Z3040x13(双立柱)摇臂钻床展示您现在的位置: 台钻首页 - 产品中心 - 摇臂钻床 - Z3040x13(双立柱)摇臂钻床

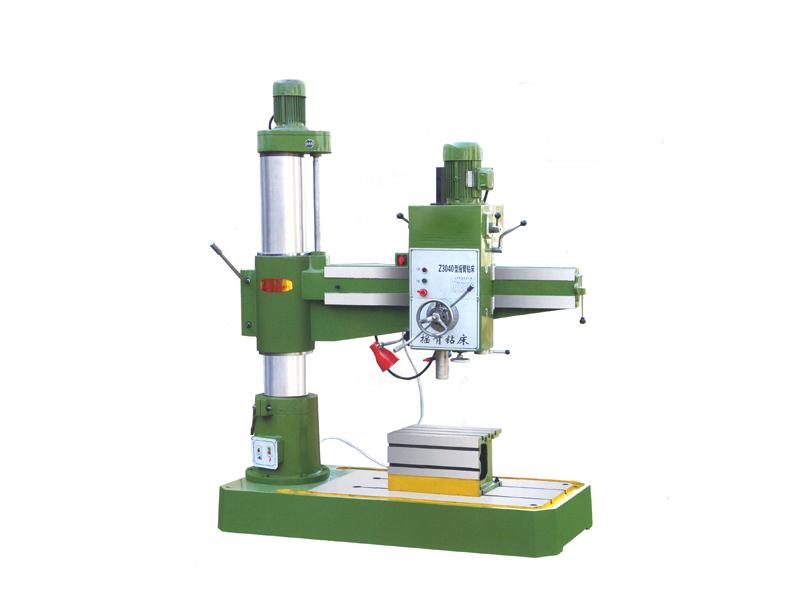

Z3040x13(双立柱)摇臂钻床

Z3040x13(双立柱)摇臂钻床
Z3040x13(双立柱)摇臂钻床详细信息

   摇臂钻床分为机械摇臂钻床和液压摇臂钻床,机械摇臂钻床手动锁紧,手动变速,质优价廉,操作比较繁琐,适用于钻小孔,车间维修用等行业。液压摇臂钻床是液压锁紧,液压变速,钻孔直径比较大,精度要求比较高的工件,液压摇臂钻床加工功率高,误差小。主轴箱,立柱,摇臂均采用液压夹紧,主轴正反转,停车,空挡均一个手柄操作,它具有性能完善、方便、易于维修、刚性好、寿命长等优点。摇臂钻床主要范围:钻孔,攻丝,扩孔都可以,在条件容许条件下还可以进行镗孔,摇臂行程范围内任一点都可以工作到。摇臂钻床摇臂升降为自动,主轴打孔进刀,可自动也可手动。摇臂钻床是通用化设备,主要适用于:钢结构行业,模具行业,大型锅炉行业,矿山配件等行业。摇臂钻床是我厂经过20多年的精心研发和设计的产品,整体结构简单维修方便等特点。将其它钻床的优点聚为一体,使之加大了钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能。
主要参数:

主要技术参数

Z3040x13(双立柱)

最大钻孔直径(mm)

40

主轴中心至立柱母线距离(mm)

360-1350

主轴箱水平移动距离(mm)

1000/1300

主轴端面至底座工作面距离(mm)

260-1050

主轴行程(mm)

280

主轴圆锥孔

莫氏4号

主轴转速12级(r/min)

32-1200

主轴进给量(m/min)

0.06,0.10,0.25

主轴允许最大进给抗力(N)

12000

主电机功率(kw)

1.5/2.2

摇臂升降电机功率(kw)

1.1

机床重量(kg)

1600

机床轮廓尺寸(mm)

1900x850x2400

     钻床整体结构上有单立柱和双立柱之分,对于刚接触钻床的用户来讲分不清楚这两者的关系和区别,下面就简单以摇臂钻床为例对钻床的单立柱和双立柱区别进行分析。
1.单立柱摇臂钻床:顾名思义,立柱数量为一个,摇臂和立柱接触在设备加工时摩擦,单立柱在进行工作时候会出现摇臂旋转非常沉重的情况,单立柱钻床设备的摇臂旋转力直接作用在立柱上,这样的操作方式会造成钻床的使用非常费力,尤其是摇臂在立柱升降的两端时这种现象更加严重。
2.双立柱摇臂钻床:同样道理,这种类型摇臂钻床的立柱为两个,分别是内立柱和外力柱。内立柱套在上下轴承上,而外立柱套在内立柱外面。外力柱上的键槽和内立柱上的键要吻合,这样摇臂和立柱之间的间隙较之单立柱摇臂钻床间隙有所增加,减少了两者之间的摩擦并延长了设备的使用寿命。另外,双立柱摇臂钻床专门有轴承进行辅助加工,摇臂摆动灵活大大减少了钻床的加工时间,提升了设备加工效率。钻孔在打孔操作时作用于内立柱的压力被外立柱轻松化解。双立柱钻床的设备稳定性比单立柱钻床要强很多。
相对于单立柱钻床来讲,双立柱钻床由摇臂、内外立柱和轴承结合使用,使用功能更加完善。
以上便是钻床单立柱和双立柱的区别,希望对刚接触钻床行业者有所帮助。
