Z3032x10摇臂钻床展示您现在的位置: 台钻首页 - 产品中心 - 摇臂钻床 - Z3032x10摇臂钻床

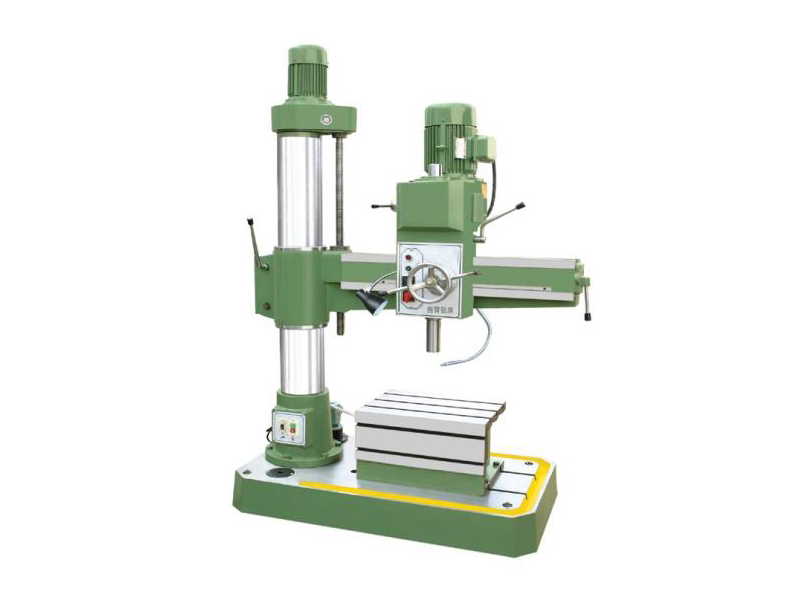

Z3032x10摇臂钻床

Z3032x10摇臂钻床
Z3032x10摇臂钻床详细信息

   Z3032x10摇臂钻床是具有广泛用途的万能性机床,适用于机械制造部门加工中小型零件,可以进行钻孔、扩孔、铰孔、锪平面及攻螺纹等工作。在有工艺装备的条件下,还可以进行镗孔。在攻螺纹操作时限制每分钟不能超过8次。
主要参数:

 主要技术参数

Z3032x10

 最大钻孔直径(mm)

32

 主轴端面至工作台距离(mm)

220-980

 主轴中心至立柱母线距离(mm)

260-1000

 主轴行程(mm)

120

 主轴锥孔(莫氏)

4

 主轴转速范围 (r.p.m)

108、162、262、398、665、1000

 主轴转速级数

6

 摇臂回转角度 ( °)

360

 主电机功率 (kw)

2.2

 升降电机功率 (kw)

0.75

 机床重量 (kg)

1200

 外形尺寸(mm)

1400X710X1880

高地机床Z3032×10摇臂钻床的安全须知:
(一)、工作人员的安全措施
本机床的工作人员必须熟悉操作技术,掌握本说明书的安全须知、了解机床各部机构,方可允许参与本机床工作。
(二)、机床运输和安装中的安全须知:
1、机床运输及在使用地点安装时,要使用可靠的吊环螺栓及专用的吊装设备,并请用户详细阅读本说明书有关机床的搬运与安装的内容。
2、机床安装在地基上之前,不许松开立柱的夹紧,以免机床倾倒。立柱必须处于夹紧状态,方可吊运;在未安装地脚螺栓前,不准松开立柱。
(三)、机床运转前准备工作的安全须知:
1、检查设备现状和完好状态,检查切削用的刀具和备用刀具,并检查刀具在机床主轴上固定的可靠性,检查行程开关等动作的可靠性。
2、当机床出现故障时,要切断电源,终止机床工作。
3、在机床附近不应有强烈的震源和尘源。
(四)、机床运转时的安全须知:
1、不允许外人在工作地点和工作区域内停留,过往行人不得进入限区内行走。
2、机床运转时禁止下列行为:禁止机床的超负荷工作(超出切削条件);机床开动时,禁止在机床上检查零件,排除故障,用手工更换刀具以及排出切屑等;禁止用汽油、煤油和其它易燃物质做为清洗机床的清洗剂;禁止用产生压缩空气的装置清理机床。
3、操作者在松开立柱准备摇动摇臂时,注意观察周围危险区内的人或物。
4、主轴箱与限位块间存在挤压点,摇臂与内柱端面也存在挤压点,操作者在操作时一定注意安全。
(五)、有关电器方面的安全须知
本机床采用三相380V交流电源,非专业人员禁止触及电力控制装置,以免危险。由于机床旋转部件较多,因此提醒操作维修人员必须对安全问题引起重视,未经过学习本须知,严禁上岗。
1、检查电源接地线是否可靠,线径是否符合要求。
2、检查机床相序是否正确。
3、检查行程限位开关是否可靠。
4、检查各操作按钮是否正确,急停按钮是否可靠。
5、机床出现故障或处于危急状态时,应首先按下急停按钮,然后关断总电源开关,故障不解除,危险不处理,不准重新送电。
6、电气维修人员必须按电工操作规程穿电工绝缘鞋进行工作,机床电气维修间必须由专人看管电源或在电源处挂牌警示,维修电气一般要断电进行,如若必须送电检查严禁接触带电体。
以上安全须知,请机床的操作、维修人员严格执行!
另外需提醒各用户:如果机床在运输过程中出现特殊情况,造成机床在使用前出现主轴箱,立柱不能夹紧的情况下,请用户详细阅读说明书中第十项调整及维护的内容进行夹紧力的调整。
