Z532台钻

台钻是做什么用的？

1、台式钻床简称台钻，是一种体积小巧，操作简便，通常安装在专用工作台上使用的小型孔加工机床。

2、台式钻床可安放在作业台上，主轴垂直布置的小型钻床。立式钻床主轴箱和工作台安置在立柱上，主轴垂直布置的钻床。摇臂钻床可绕立柱回转、升降，通常主轴箱可在摇臂上作水平移动。铣钻床工作台可纵横向移动，钻轴垂直布置，能进行铣削的钻床。孔深钻床使用特制深孔钻头，工件旋转，钻削深孔的钻床。平端面孔中心孔钻床切削轴类端面和用中心钻加工的中心孔钻床。卧式钻床主轴水平布置，主轴可垂直移动的钻床。

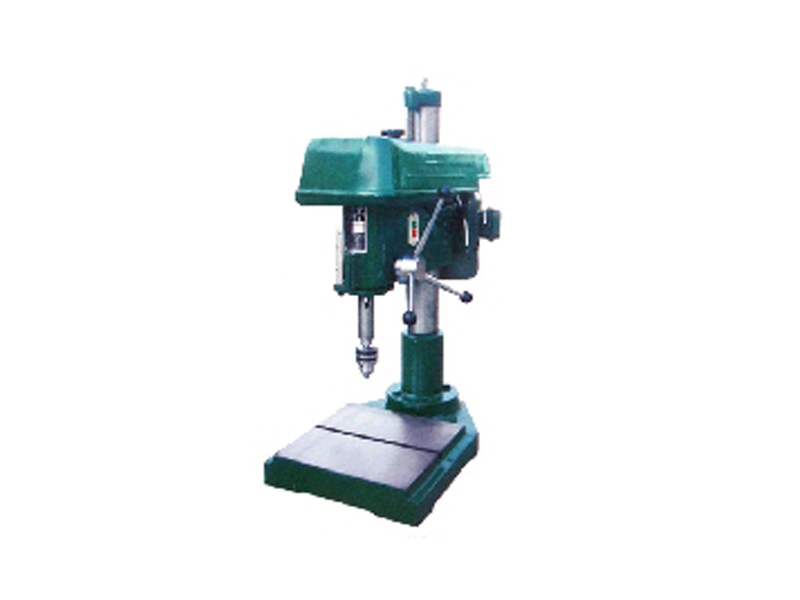

Z532台钻简介：

Z532台式钻床是一种普通台钻，其钻孔直径是32mm。Z532属于小型台钻其主要结构包括五个部分分别是：主轴、马达、床身、床台和其它。Z532台钻体积小巧，操作简便，安装在专用工作台上便可使用。

基本操作内容如下：

1、直接用插头插入插座来接通电源，所以作业前先把插头插入插座。

2、清理机床，在工件装夹前要用风枪、抹布把机床清理干净，再根据选定的转速相应搭配皮带轮。

3、启动电机。按下电机启动开关，启动电机（启动电机前要先把钻床刀具装夹好）。

4、用手扳下主轴升降手柄，主轴带动旋转的钻头作垂直进给运动，进行切削加工。

5、操作时不可带手套，换钻头时要先按下电机停止开关，换好后再启动电机。

6、加工结束后，要对机床进行清扫和保养。

具体参数是：

型    号	Z532
最大钻孔直径(mm)	32
主轴中心线至机柱中心线距离(mm)	320
主轴锥度	MT3#
主轴最大行程(mm)	120
主轴转速范围 4速	250-1220
工作台面尺寸(mm)	375x360
主轴端面至工作台面最大距离(mm)	530
总高度(mm)	1100
电机功率：4级	1.1KW
机床重量(kg)	172

台钻拆卸时的注意事项

1、拆卸时切断电源后再进行拆卸；

2、拆卸之前应该熟悉拆卸流程，以免拆卸时拆卸错误造成事故；

3、机床在工作或检修时，工作场地周围要装上防护罩

4、拆卸过程中应该注意把拆卸后的零部件整齐摆放；

5、对于拆不掉的部分不能敲打。

6、拆卸中对于易脱落的零部件应该用手扶住以防掉落砸伤他人；

7、拆卸中应做好安全防护工作。

台钻的装配

1.一般都是按照拆卸的反顺序有序的装配。从下向上，从里到外。

1）装配台钻的主轴箱部件；

2）装配台钻主轴部件；

3）装配台钻的传动系统。

2.装配时，要注意装配顺序（包括零件的正反方）做到一次装成。在装配中不要轻易用锤子敲打，装配前全部零件应用煤油清洗干净，对配合面、加工面涂油。

台钻装配时的注意事项

1.装配时注意各部分装配之间的关系，保证装配合理正确；

2.台钻装配时应注意对于有损坏的零部件应及时更换；

3.装配台钻时按要求装配，保证各部分的装配性质正确；

4.对于装配中出现的问题要及时解决并按要求处理。

保养规范
1、经常保持轴芯的光滑，不定时地打油保养；
2、所有钮栓清洁后都要打油；
3、查看电机的转动部位是否正常，钻轴转动声音是否异常；
4、检查时一不定要用配套的工具来加固；
5、观察机器的功能与性质有无变动；

6、保养材料一般为黄油、机油、蜡；
