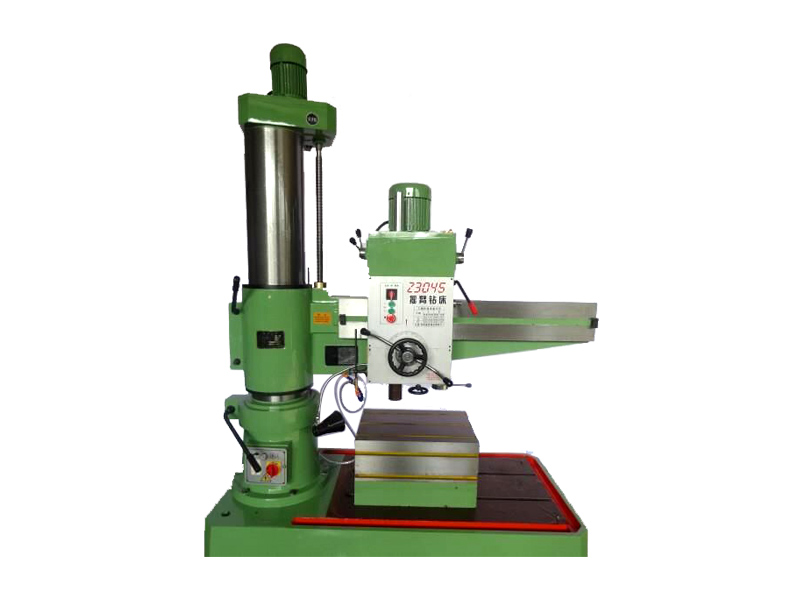

Z3045 x13摇臂钻床

 主要参数：

主要技术参数	Z3045 x13
钻孔最大直径mm	铸铁45钢材40
主轴端面至工作台距离mm	260-1050
主轴中心距立柱母线距离mm	360-1300
主轴行程mm	285
主轴锥孔(莫氏)	4
主轴转速范围r.p.m	32-1200
主轴转速级数	齿轮12级
主轴进给量范围r.p.m	0.10-0.25
主轴进给量级数	3
摇臂回转角度	360
主电机功率kw	2.2
升降电机功率kw	1.5
机床重量kg	1850
外形尺寸mm	1800x810x2300



Z3045 x13摇臂钻床特点：

1. Z3045 x13摇臂钻床主轴箱为全齿轮12速结构，低速扭力更大，适合攻丝操作。

2. Z3045 x13加强摇臂钻床主轴箱加大加宽设计，稳定性更好，主轴行程285mm。

3. Z3045 x13摇臂钻床双立柱设计，外柱直径φ280mm，采用50立柱，刚性更好，很好的解决了钻孔抬头，垂直度不合格的问题，特别适合模具行业等精密孔加工。

主要结构

摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。内立柱固定在底座的一端，在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。

运动形式

当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：

（1）摇臂钻床的主运动为主轴的旋转运动

（2）进给运动为主轴的纵向进给

（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。
